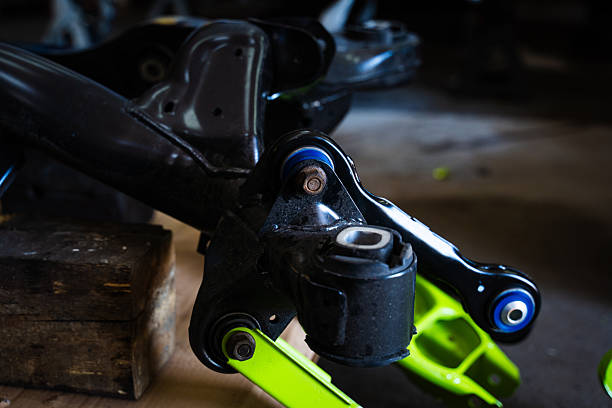

Bushing lengen kontrol ing operasi kendaraan ing donya nyata ora kena beban statis, nanging kanggo siklus stres dinamis sing bola-bali frekuensi dhuwur. Pemuatan siklik iki minangka panyebab utama mode kegagalan bushing sing paling umum: kegagalan kelelahan. Mikromekanisme kelelahan wis bola-bali divalidasi ing pirang-pirang makalah babagan mekanika karet lan teknik otomotif. Ing inti, muncul nalika tekanan lokal ing materi bola-bali ngluwihi wates elongasi pungkasan saka rantai polimer karet, sing pungkasane nyebabake kemajuan sing ora bisa dibatalake saka retak mikroskopis nganti gagal makroskopik.
Karet, minangka polimer viscoelastic, ngalami disentanglement chain, orientasi, lan extension nalika digawe dowo. Nalika kaku lokal ngluwihi elongasi pungkasan materi-biasane ing kisaran 50-80% saka elongation break tensile, gumantung saka formulasi-rantai polimer ngalami slippage ora bisa dibalèkaké, scission, utawa sobek lokal. Kerusakan mikro iki wiwitane katon minangka rongga cilik utawa inti retak. Ing siklus tension-komprèsi bola-bali, konsentrasi stress ing tip retak luwih ningkataké panyebaran retak alon jejeg arah stress utama. Saben siklus incrementally mundhak dawa retak; Sawise akumulasi nganti kritis, microcracks gabung dadi retakan sing katon sacara makroskopis, pungkasane nyebabake bushing tearing, debonding, utawa ilang fungsi elastis. Proses iki ngetutake hukum pertumbuhan retak kelelahan klasik: tingkat pertumbuhan retak hubungane karo kisaran faktor intensitas stres liwat hubungan kekuwatan-hukum, lan elongasi pokok materi langsung nyetel ambang kanggo wiwitan retak. Elongasi sing luwih murah utawa luwih ora rata nyebabake urip lemes sing luwih cendhek.
Ing aplikasi khusus saka bushing lengen kontrol, Gagal lemes banget hubungane karo spektrum mbukak Komplek saka gerakan suspensi. Dampak longitudinal (umpamane, nabrak kacepetan nyebrang), pasukan sudut lateral, kompresi vertikal (umpamane, bolongan sing nggegirisi), lan torsi (rotasi lengen nalika setir) intertwine kanggo mbentuk kelelahan multiaxial. Bushing karet padhet konvensional ing kondisi kasebut paling rentan kanggo "konsentrasi stres triaxial" ing wilayah tengah: tegangan kompresi bola-bali nyebabake galur internal sing dilokalisasi ngluwihi watesan materi, ngasilake microcracks internal sing banjur nyebar metu, mbentuk retakan permukaan annular utawa radial. Pengujian nuduhake yen ing spektrum beban dalan sing khas (padha karo layanan 100.000-300.000 km), umur kesel saka bushing karet sing ora dioptimalake asring diwatesi dening akumulasi karusakan mikro internal iki - ora nyandhang permukaan.
Bushing hidrolik nampilake mode kegagalan fatigue unik amarga rongga cairan lan struktur piring orifice. Nalika padha ngirim redaman dhuwur frekuensi rendah lan kaku dinamis kurang frekuensi dhuwur liwat aliran cairan, dheweke uga ngenalake wates fisik anyar. Piring orifice-biasane digawe saka logam utawa plastik rekayasa-wis ngalami pulsa cairan tekanan dhuwur lan bola-bali squeezing saka deformasi karet. Iki bisa nyebabake nyandhang lokal, distorsi, utawa malah retak mikro ing piring. Ing tataran awal, nyandhang blunts sudhut orifice, weakening efek throttling lan nyebabake degradasi damping; ing kasus sing abot, piring pecah utawa owah, nyebabake kebocoran cairan. Bushing langsung ilang fungsi hidraulik lan bali menyang bushing karet standar, kanthi urip kesel mudhun. Kasus ing donya nyata nuduhake akeh busing hidraulik premium-kendaraan sing ngalami keausan piring orifice sing ora normal sawise 80.000-120.000 km, didhasarake ing desain sing ngremehake tekanan pulsa cairan puncak lan konsentrasi stres lokal sajrone kompresi karet-ngluwihi watesan kelelahan materi.
Kasus khas liyane yaiku nyandhang ora normal saka stop bump (blok watesan). Bushing lengen kontrol asring nggabungake stopkontak karet kanggo mbatesi ayunan lengen sing berlebihan lan nyedhiyakake bantalan ing watesan lelungan. Ing rem mbukak lengkap utawa kahanan mati-dalan nemen, mandeg bump nahan galur compressive dhuwur banget. Dampak bola-bali gampang nyebabake kekeselen kompresi. Regangan kompresi utama karet biasane luwih murah tinimbang elongasi tarik (rantai molekul ora bisa diatur maneh kanthi bebas ing kompresi kaya ing tension). Sawise galur kompresi lokal ngluwihi 30-40%, kavitasi internal lan microcracks dibentuk, sing banjur nyebar ing cyclic loading menyang spalling permukaan utawa fraktur potongan. Ing akeh suspensi mburi multi-link, mandeg bump dadi titik kegagalan pisanan ing kahanan kaya mengkono, nyebabake impact logam-kanggo-logam, gangguan, lan kesel cepet ing wilayah liyane.
Wates fisik saka kekiatan dhasar ditemtokake dening telung faktor: elongation pokok materi, ambang wutah retak lemes, lan seragam distribusi kaku. Kanggo ngluwihi watesan kasebut, desain modern umume nggunakake strategi ing ngisor iki:
● Gunakake analisis unsur winates (FEA) kanggo prediksi kanthi akurat puncak galur lokal ing beban multiaxial, mesthekake galur puncak tetep ngisor 60% saka elongation pokok materi;
● Ngenalke rongga, notches, utawa geometri asimetris kanggo homogenize stres lan supaya konsentrasi triaxial;
● Gunakake senyawa karet elongasi dhuwur, kurang histeresis (contone, kanthi agen kopling silane utawa pengisi nano kanggo nambah keseragaman rantai);
● Ngoptimalake geometri orifice ing bushing hidrolik (contone, fillet luwih gedhe, lapisan tahan nyandhang) kanggo nyuda impact pulsa;
● Aplikasi desain atose progresif utawa komposit polyurethane kanggo bump mandeg kanggo nuduhake kathah komprèsi nemen.
Validasi eksperimen nuduhake optimasi kasebut bisa nambah umur kesel bushing nganti 1-3 kaping, biasane nyurung umur layanan saka 100.000 km nganti luwih saka 250.000 km.
Pungkasane, kegagalan lengen saka bushing lengen kontrol ora disengaja-iku minangka asil sing ora bisa dihindari saka bahan sing tekan watesan fisik ing stres dinamis sing bola-bali. Elongasi pungkasan, minangka properti intrinsik karet, nemtokake ambang kanggo wiwitan karusakan mikro, nalika spektrum beban donya nyata, desain struktur, lan formulasi materi sacara kolektif nemtokake kapan ambang kasebut dilanggar. Ngerteni evolusi iki - saka mikro nganti makro - ngidini para insinyur nemtokake wates daya tahan sing nyata ing tahap desain, ngidini bushing nyedhaki umur teoritis ing lingkungan dalan sing rumit, tinimbang ngrusak prematur. Sugeng rawuh ing pesenan VDI Control Arm Bushing 7L0407182E!
